產品描述

德國AVENTICS二位三通電磁閥R422103009

AVENTICS安沃馳2x二位三通換向閥, 系列 AV05-R422103009
2x3/2Qn = 600 l/min常開/常開底板連接手動控制裝置 : 按鈕式雙線圈先導 : 外部的
操作元件雙線圈
換向原理 2x3/2
結構特點 滑閥，正重疊
外殼聚酰胺(尼龍) 增強型玻璃纖維
密封件材料丙烯樹膠,氫化-丙烯腈-樹膠
防護等級 IP65
Qn 1-2 600 l/min
Qn 2-3 520 l/min
額定流量Qn 600 l/min
工作電壓DC 24 V
操作電子
結構特點 滑閥，正重疊
操作電子
先導 外部的
密封原理軟密封
組合原理（閉鎖原理）底板原理
工作壓力范圍 -0,9 ... 10 bar
控制壓力小/大 3 ... 8 bar
低 / 高環境溫度 -10 ... 60 °C
介質溫度范圍 -10 ... 60 °C
介質 壓縮空氣
顆粒大小 max. 40 μm
壓縮空氣中的含油量 0 ... 5 mg/m3
額定流量 2-3 520 l/min
先導排氣帶先導集中排氣
防護等級 帶接口 IP65
發光二極管狀態顯示顏色
暫載率 100 %
接通時間型號 16 ms
關閉時間型號 25 ms
固定螺栓內六角螺釘 (TORX) ISO 10664 - 8
擰緊螺栓的小扭力 0,5 Nm
啟動力矩公差 ±0,1 mT
重量 0,064 kg
不可超過小控制壓力，否則會導致故障電路和可能發生閥故障！
壓力必須至少低于環境和介質溫度 15 °C ，并且允許的高溫度為 3 °C 。
壓縮空氣的油含量必須在整個使用壽命中保持不變。

韋米機電_03

5811151160 AVENTICS二位五通電磁閥 (1)

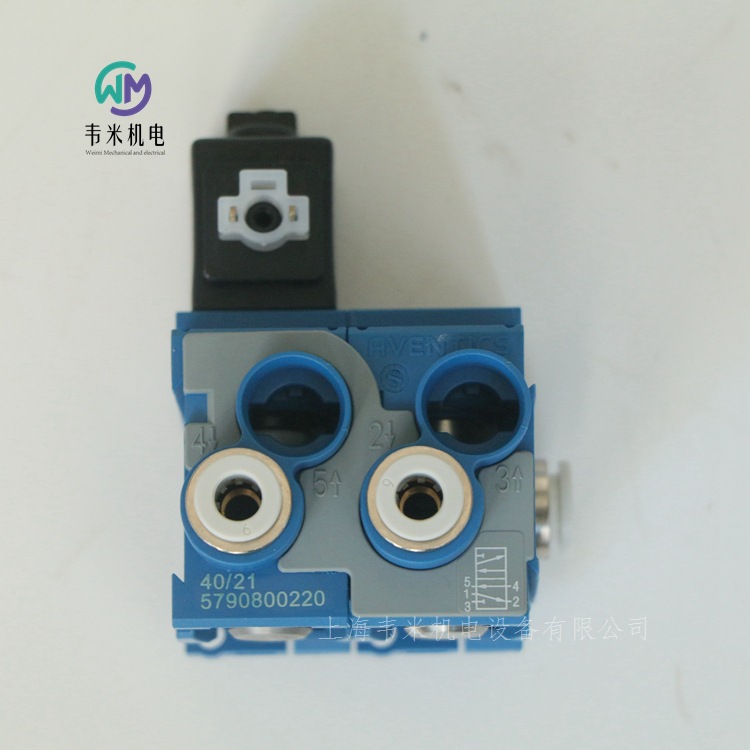

5790800220 AVENTICS二位五通電磁閥 (5)

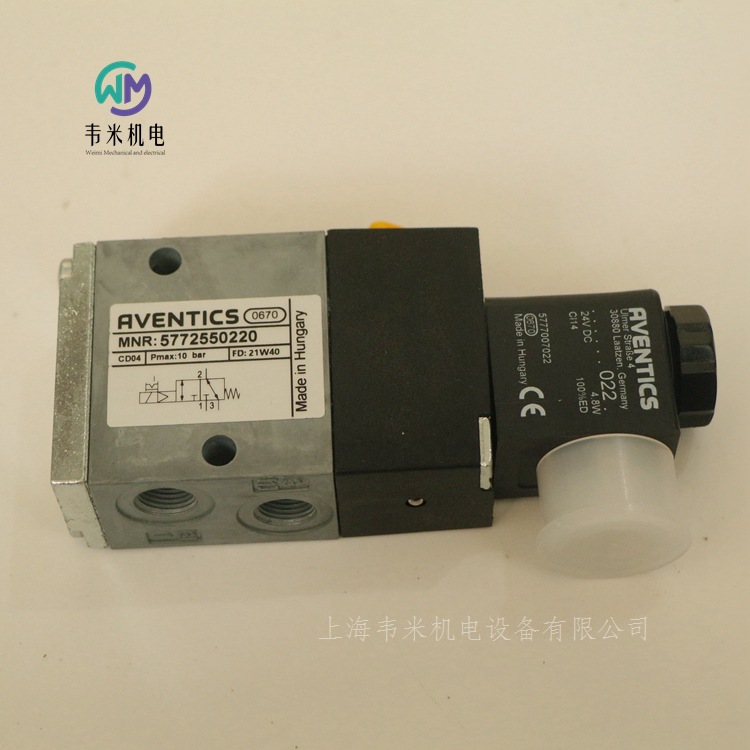

5772550220 AVENTICS二位三通電磁閥 (2)

5725450220 AVENTICS二位五通電磁閥 (5)

5728400420 AVENTICS二位四通電磁閥 (4)

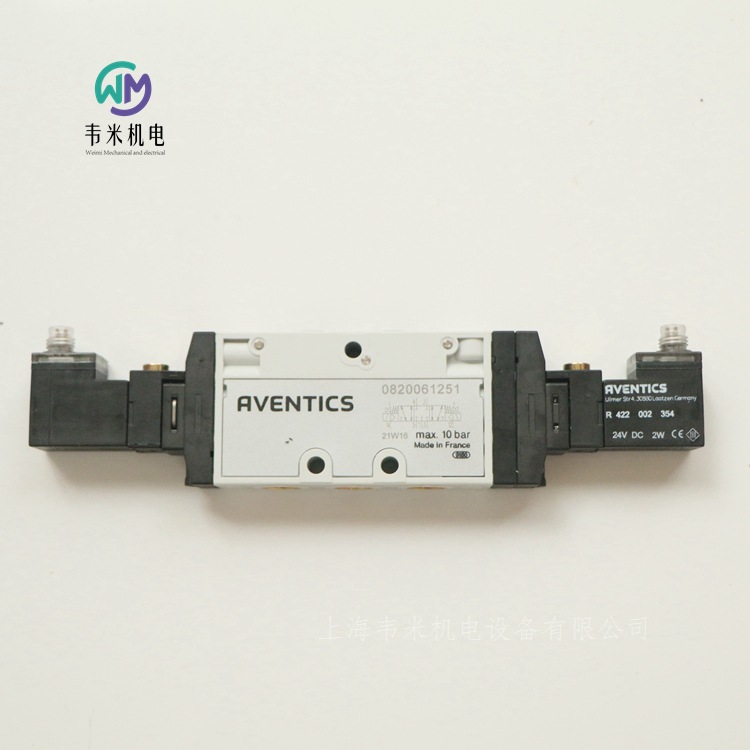

0820061251 AVENTICS三位五通電磁閥 (12

韋米機電_07

AV05系列
Qn=700l/min
AVENTICS安沃馳2x二位三通換向閥,系列AV05
R422103315
R422103316
R422103317
AVENTICS安沃馳2x二位三通換向閥,系列AV05
R422103006
R422103007
R422103080
R422103008
R422103009
R422103081
R422103010
R422103011
R422103082
安沃馳AVENTICS二位五通換向閥,系列AV05
R422103000
R422103001
R422103077
R422103012
R422103013
R422103083
R422103002
R422103003
R422103078
安沃馳AVENTICS三位五通換向閥,系列AV05
R422103004
R422103005
R422103079
AVENTICS安沃馳E/P壓力調節閥,系列AV05-EP
R414007402
R414007407
R414007413
R414007418
R414007403
R414007408
R414007414
R414007419
R414007392
R414007396
AVENTICS安沃馳E/P壓力調節閥,系列AV05-EP
R414007399
R414007404
R414007410
R414007415
R414007400
R414007405
R414007411
R414007416
R414007390
R414007394
AVENTICS安沃馳E/P壓力調節閥,系列AV05-EP
R414007920
R414007886
R414007398
AVENTICS安沃馳E/P壓力調節閥,系列AV05-EP
R414007919
R414007421
R414007397
